转角同轴光源
- 产品名称: 转角同轴光源
- 产品分类: 同轴光源
- 公司名称: 烟台致瑞图像技术有限公司
- 添加时间: 21/12/30
- 分 享:
产品详情
相关视图
资料下载
· 应用领域

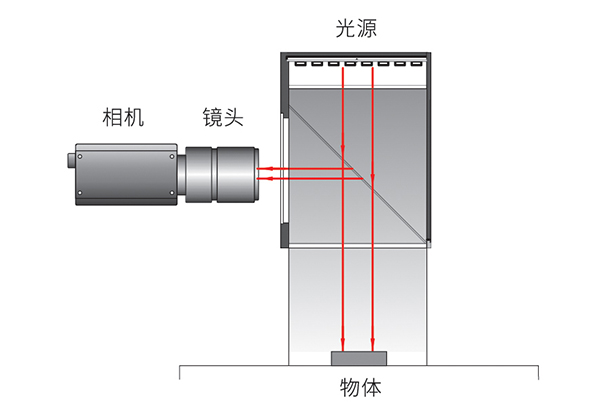

特殊透镜组合、高精度,高平行性照明
应用领域:玻璃盖板弧面凹凸点检测
反光平面物体凹凸点、细小划痕等检测
反光圆柱体尺寸测量
· 光源型号
型号 | 电压 | 功率 | LED排数 |
产品尺寸 (长度×宽度×高度) mm |
|
|
|||
ZR-COZ30R/W/B/G-G2 | 24V/1.7W | 24V/2.2W | - | 70x40x38 |
ZR-COZ50R/W/B/G-G2 | 24V/5.5W | 24V/5.5W | - | 91x60x58 |
ZR-COZ60R/W/B/G-G2 | 24V/6.1W | 24V/12.1W | - | 101x70x68 |
ZR-COZ70R/W/B/G-G2 | 24V/7.8W | 24V/14.4W | - | 115x85.4x80 |
光源颜色(波长)*1 |
红色:620-630nm 绿色-520-530nm 蓝色:460-475nm |
色温(白色)*1 | 6000K-7500K |
使用环境(室内) | 温度:0~40℃,湿度:20-85%非凝结 |
配套控制器 | PS1C、PS2C、PD4、PDS3、PDMS、PDM2、PBT4、PDL、PBL |
选配件 |
1.光控膜 2.DC延长线:1m/2m/3m/5m/7m |
光源设计开发 | 针对用户个性需求提供设计、开发服务,达到理想图像效果 |
*1 波长与色温因生产批次而异,有关详细内容,请参见规格书
· 非标定制
|
1 出光口防尘镜定制 | 4 波长与色温定制 |
2 三色RGB光源定制 | 5 安装与固定定制 | |
3 发光面尺寸定制 | 6 输入线长度定制 |
· 均匀性平面图(代表例)
